CNC-treipinkide automaatne laadimine

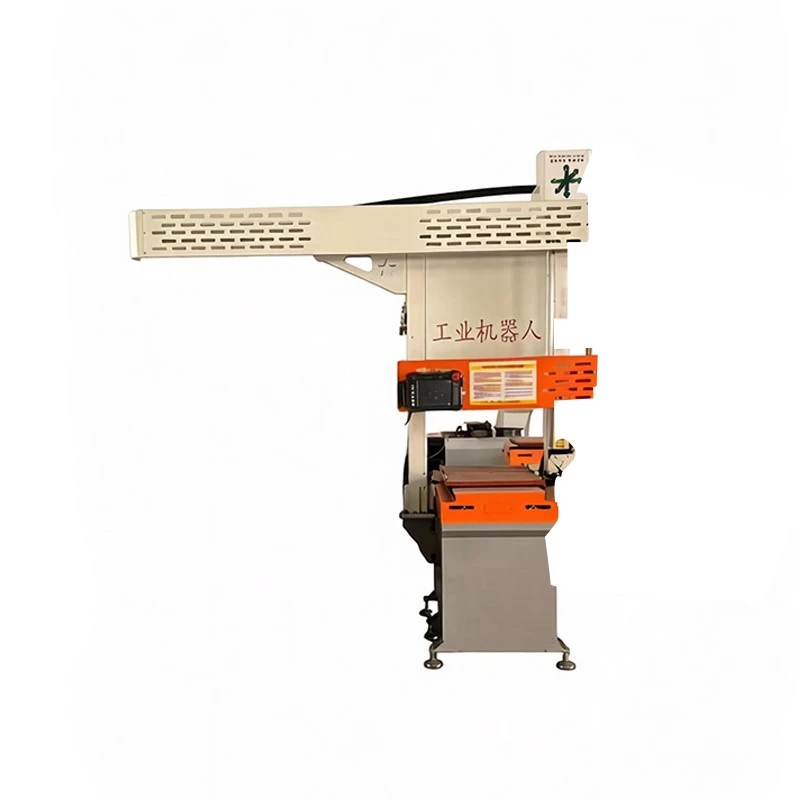

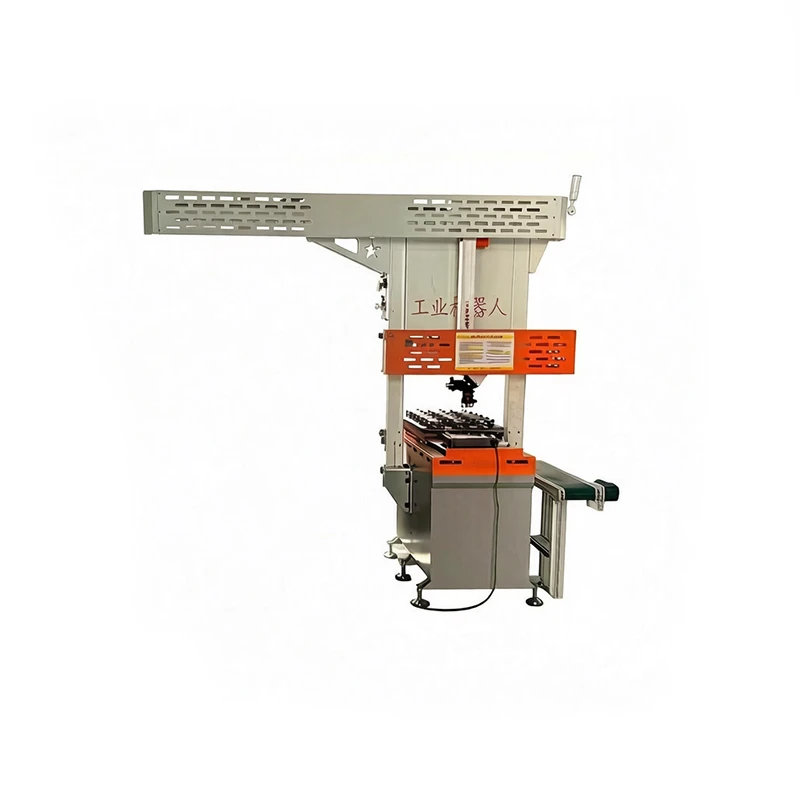

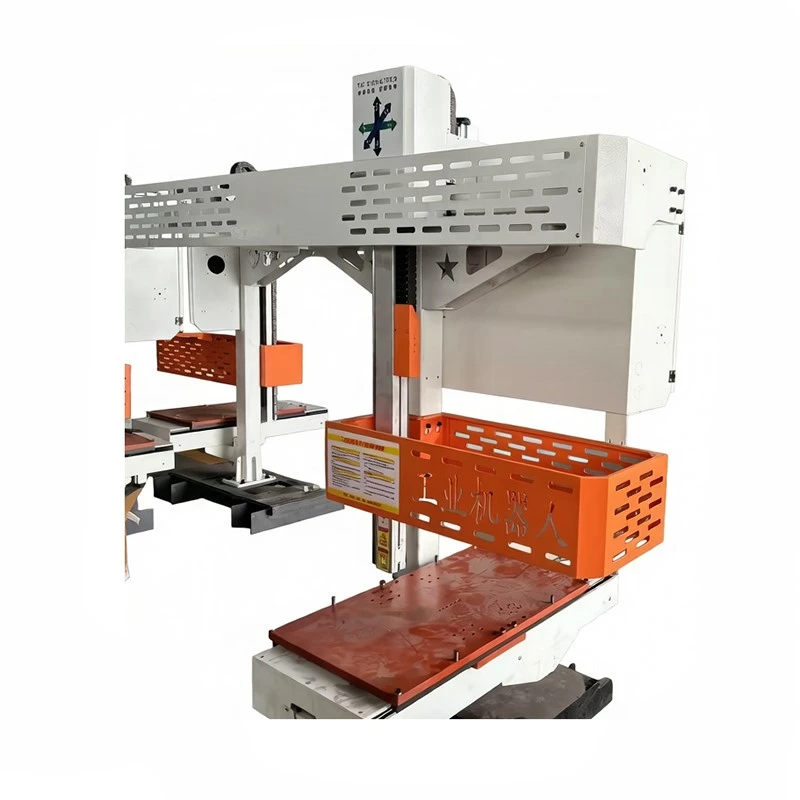

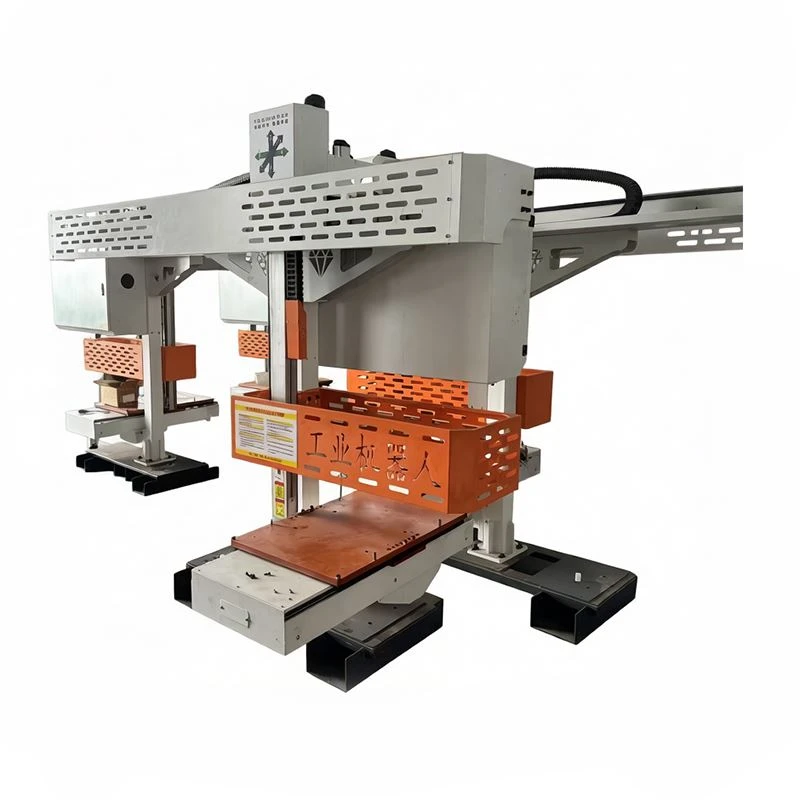

Meie treipingi manipulaator on automatiseerimislahendus. Alustasime treipingi ehitajana ja laienesime automaatikale. See manipulaator laadib ja eemaldab CNC treipingid. See käsitleb ka tooriku ümberpööramist. Mõõdud 2400×1100×2800mm. See on paigaldatud masina kohale. See ei võta põrandapinda. Konstruktsioonis on kasutatud ülitugevaid{10}alumiiniumprofiile ja keevitatud ruudukujulisi torusid. See töötab sujuvalt ilma vibratsioonita. X-telje käik on 1750 mm. Y-teljel on 750 mm käik. Z-teljel on 900 mm käik. X- ja Z-teljed kasutavad hammasrattaajamit. Y-teljel kasutatakse hammasrihma ja rihmaratta ajamit. Teoreetiline kiirus on X- ja Z-telgede puhul 90 m/min. Y-telje kiirus on 60 m/min. Kandevõime on 3kg × 2. See suudab korraga tõsta kahte töödeldavat detaili.
Kulu{0}}Tõhus automatiseerimine kiire ROI-ga
Meie pukk-manipulaatoril on ühisrobotiga võrreldes kaks selget eelist. See maksab vähem. See säästab ka põrandapinda. Klient Tais valmistas autoosi. Nende poes oli 8 CNC-treipinki. Iga treipingi jaoks oli vaja ühte operaatorit. Nad paigaldasid meie manipulaatorid. Üks manipulaator teenis kahte treipinki. Üks operaator vaatas siis nelja rida. Töötajate arv muutus 8 inimeselt 2 inimesele. Masinate kasutamine kasvas 65%-lt 92%-le. Tasuvusaeg oli umbes 10 kuud. Korduspositsioneerimise täpsus on ±0,1 mm. See on piisavalt täpne treipingi laadimiseks. Juhtimissüsteem kasutab tööstuslikku kontrollerit. Sellel on automaatsed häired ja intelligentne tuvastamine. Z-teljel on mehaaniline lukustusseade. Kui Z-telg hakkab langema, lukustub see kohe. Pakume iga treipingi pukk-manipulaatori jaoks täielikku suletud ahelaga{27}}juhtimisvõimalust. See kontrollib käsu positsiooni reaalajas tegeliku asukohaga.
Hooldus ja garantii
Soovitame juhiku määrimist ja kaitsekatte seisukorda iga päev kontrollida. Puhastage hammaste ja juhtteede pindu kord nädalas. Kontrollige hammasrihma pinget kord kuus. Garantii on üks aasta. Kasutusiga on üldiselt 8 kuni 10 aastat. Pärast seda soovitame seade välja vahetada. Masin on ekspordiks pakitud puidust karpi. Tavaline tarneaeg on 1 kuu. Meie treipingi manipulaator on loodud pikaajaliseks{11}}töökindluseks.
Tehnilised parameetrid
|
Parameeter |
Spetsifikatsioon |
|
Masina suurus (mm) |
2400 × 1100 × 2800 |
|
X-telje efektiivne käik (mm) |
1750 |
|
Y-telje efektiivne käik (mm) |
750 |
|
Z-telje efektiivne käik (mm) |
900 |
|
Korduv positsioneerimise täpsus (mm) |
±0.1 |
|
Kandevõime |
3 kg × 2 |
|
X-telje teoreetiline kiirus (m/min) |
90 |
|
Y-telje teoreetiline kiirus (m/min) |
60 |
|
Z-telje teoreetiline kiirus (m/min) |
90 |
|
X-telje ajami tüüp |
Käik ja hammas |
|
Y-telje ajami tüüp |
Hammasrihm ja rihmaratas |
|
Z-telje ajami tüüp |
Käik ja hammas |
